EZ 40x3 - Paso 1,5 D-250

                    EZ 40x3 - Paso 1,5 D-333

                    EZ 40x3 - Paso 2 D-250

                    EZ 40x3 - Paso 2 D-333

                    EZ 40x3 - Paso 2,5 D-250

                    EZ 40x3 - Paso 2,5 D-333

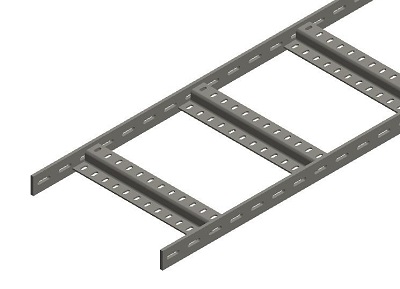

Bandeja de escalera Z.

- Pletina: Ala 40 - Espesor 3 mm

- Paso: Espesor 1,5 mm (Distancia entre pasos 250 mm)

Características

Icono ancho Icono alto Tramo 2 metros Tramo 3 metros Tramo intermedio
100x40x3x1,5 100 40 Z4315102C Z4315103C Z4315TI10C
150x40x3x1,5 150 40 Z4315152C Z4315153C Z4315TI15C
200x40x3x1,5 200 40 Z4315202C Z4315203C Z4315TI20C
250x40x3x1,5 250 40 Z4315252C Z4315253C Z4315TI25C
300x40x3x1,5 300 40 Z4315302C Z4315303C Z4315TI30C
400x40x3x1,5 400 40 Z4315402C Z4315403C Z4315TI40C
500x40x3x1,5 500 40 Z4315502C Z4315503C Z4315TI50C
600x40x3x1,5 600 40 Z4315602C Z4315603C Z4315TI60C

Acabados

Galvanizado Caliente
GC

Accesorios

Curva 90 Curva 60 Curva 45
100x40x3x1,5 Z4315C9010C Z4315C6010 Z4315C4510
150x40x3x1,5 Z4315C9015 Z4315C6015 Z4315C4515
200x40x3x1,5 Z4315C9020 Z4315C6020 Z4315C4520
250x40x3x1,5 Z4315C9025 Z4315C6025 Z4315C4525
300x40x3x1,5 Z4315C9030 Z4315C6030 Z4315C4530
400x40x3x1,5 Z4315C9040 Z4315C6040 Z4315C4540
500x40x3x1,5 Z4315C9050 Z4315C6050 Z4315C4550
600x40x3x1,5 Z4315C9060 Z4315C6060 Z4315C4560
Curva 90º

Codo Interior Codo Exterior
100x40x3x1,5 Z4315CI10 Z4315CE10
150x40x3x1,5 Z4315CI15 Z4315CE15
200x40x3x1,5 Z4315CI20 Z4315CE20
250x40x3x1,5 Z4315CI25 Z4315CE25
300x40x3x1,5 Z4315CI30 Z4315CE30
400x40x3x1,5 Z4315CI40 Z4315CE40
500x40x3x1,5 Z4315CI50 Z4315CE50
600x40x3x1,5 Z4315CI60 Z4315CE60
Codo Exterior

Codo Interior

TE
100x40x3x1,5 Z4315T10
150x40x3x1,5 Z4315T15
200x40x3x1,5 Z4315T20
250x40x3x1,5 Z4315T25
300x40x3x1,5 Z4315T30
400x40x3x1,5 Z4315T40
500x40x3x1,5 Z4315T50
600x40x3x1,5 Z4315T60
TE

Cruz
100x40x3x1,5 Z4315K10
150x40x3x1,5 Z4315K15
200x40x3x1,5 Z4315K20
250x40x3x1,5 Z4315K25
300x40x3x1,5 Z4315K30
400x40x3x1,5 Z4315K40
500x40x3x1,5 Z4315K50
600x40x3x1,5 Z4315K60
Cruz

Unión PU Z
Ala 40 ZPU40
ZPU

Tornillería C-1 para unir escaleras Z con unión ZPU (no incluida).

DE - A (Altura Ala) Reduc. Izquierdas Reduc. Centrada Reduc. Derechas
300 - 150 (30) Z4315RI3015C Z4315RC3015 Z4315RD3015
300 - 200 (30) Z4315RI3020 Z4315RC3020 Z4315RD3020
400 - 200 (30) Z4315RI4020 Z4315RC4020 Z4315RD4020
400 - 250 (30) Z4315RI4025 Z4315RC4025 Z4315RD4025
500 - 200 (30) Z4315RI5020 Z4315RC5020 Z4315RD5020
500 - 300 (30) Z4315RI5030 Z4315RC5030 Z4315RD5030
600 - 300 (30) Z4315RI6030 Z4315RC6030 Z4315RD6030
600 - 400 (30) Z4315RI6040 Z4315RC6040 Z4315RD6040
Reducción a Izquierda

Reducción centrada







Reducción a derecha








¿No encuentras lo que necesitas?

Si no encuentras la pieza o estructura que necesitas para tu trabajo en nuestro catálogo, ¡no te preocupes! También fabricamos piezas a medida que se ajusten a tus necesidades.

cuéntanos qué necesitas
