EZ 50x5 - Paso 1,5 D-250

                    EZ 50x5 - Paso 1,5 D-333

                    EZ 50x5 - Paso 2 D-250

                    EZ 50x5 - Paso 2 D-333

                    EZ 50x5 - Paso 2,5 D-250

                    EZ 50x5 - Paso 2,5 D-333

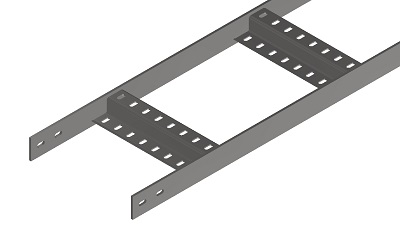

Bandeja de escalera Z.

- Pletina: Ala 50 - Espesor 5 mm

- Paso: Espesor 1,5 mm (Distancia entre pasos 250 mm)

Características

Icono ancho Icono alto Tramo 2 metros Tramo 3 metros Tramo intermedio
100x50x5x1,5 100 50 Z5515102C Z5515103C Z5515TI10C
150x50x5x1,5 150 50 Z5515152C Z5515153C Z5515TI15C
200x50x5x1,5 200 50 Z5515202C Z5515203C Z5515TI20C
250x50x5x1,5 250 50 Z5515252C Z5515253C Z5515TI25C
300x50x5x1,5 300 50 Z5515302C Z5515303C Z5515TI30C
400x50x5x1,5 400 50 Z5515402C Z5515403C Z5515TI40C
500x50x5x1,5 500 50 Z5515502C Z5515503C Z5515TI50C
600x50x5x1,5 600 50 Z5515602C Z5515603C Z5515TI60C

Acabados

Galvanizado Caliente
GC

Accesorios

Curva 90 Curva 60 Curva 45
100x50x5x1,5 Z5515C9010 Z5515C6010 Z5515C4510
150x50x5x1,5 Z5515C9015 Z5515C6015 Z5515C4515
200x50x5x1,5 Z5515C9020 Z5515C6020 Z5515C4520
250x50x5x1,5 Z5515C9025 Z5515C6025 Z5515C4525
300x50x5x1,5 Z5515C9030 Z5515C6030 Z5515C4530
400x50x5x1,5 Z5515C9040 Z5515C6040 Z5515C4540
500x50x5x1,5 Z5515C9050 Z5515C6050 Z5515C4550
600x50x5x1,5 Z5515C9060 Z5515C6060 Z5515C4560
Curva 90º

Codo Interior Codo Exterior
100x50x5x1,5 Z5515CI10 Z5515CE1
150x50x5x1,5 Z5515CI15 Z5515CE15
200x50x5x1,5 Z5515CI20 Z5515CE20
250x50x5x1,5 Z5515CI25 Z5515CE25
300x50x5x1,5 Z5515CI30 Z5515CE30
400x50x5x1,5 Z5515CI40 Z5515CE40
500x50x5x1,5 Z5515CI50 Z5515CE50
600x50x5x1,5 Z5515CI60 Z5515CE60
Codo Exterior

Codo Interior

TE
100x50x5x1,5 Z5515T10
150x50x5x1,5 Z5515T15
200x50x5x1,5 Z5515T20
250x50x5x1,5 Z5515T25
300x50x5x1,5 Z5515T30
400x50x5x1,5 Z5515T40
500x50x5x1,5 Z5515T50
600x50x5x1,5 Z5515T60
TE

Cruz
100x50x5x1,5 Z5515K10
150x50x5x1,5 Z5515K15
200x50x5x1,5 Z5515K20
250x50x5x1,5 Z5515K25
300x50x5x1,5 Z5515K30
400x50x5x1,5 Z5515K40
500x50x5x1,5 Z5515K50
600x50x5x1,5 Z5515K60
Cruz

Unión PU Z
Ala 50 ZPU50
ZPU

Tornillería C-1 para unir escaleras Z con unión ZPU (no incluida).

DE - A (Altura Ala) Reduc. Izquierdas Reduc. Centrada Reduc. Derechas
300 - 150 (50) Z5515RI3015 Z5515RC3015 Z5515RD3015
300 - 200 (50) Z5515RI3020 Z5515RC3020 Z5515RD3020
400 - 200 (50) Z5515RI4020 Z5515RC4020 Z5515RD4020
400 - 250 (50) Z5515RI4025 Z5515RC4025 Z5515RD4025
500 - 200 (50) Z5515RI5020 Z5515RC5020 Z5515RD5020
500 - 300 (50) Z5515RI5030 Z5515RC5030 Z5515RD5030
600 - 300 (50) Z5515RI6030 Z5515RC6030 Z5515RD6030
600 - 400 (50) Z5515RI6040 Z5515RC6040 Z5515RD6040
Reducción a Izquierda

Reducción centrada







Reducción a derecha








¿No encuentras lo que necesitas?

Si no encuentras la pieza o estructura que necesitas para tu trabajo en nuestro catálogo, ¡no te preocupes! También fabricamos piezas a medida que se ajusten a tus necesidades.

cuéntanos qué necesitas
