EZ 50x4 - Paso 1,5 D-250

                    EZ 50x4 - Paso 1,5 D-333

                    EZ 50x4 - Paso 2 D-250

                    EZ 50x4 - Paso 2 D-333

                    EZ 50x4 - Paso 2,5 D-250

                    EZ 50x4 - Paso 2,5 D-333

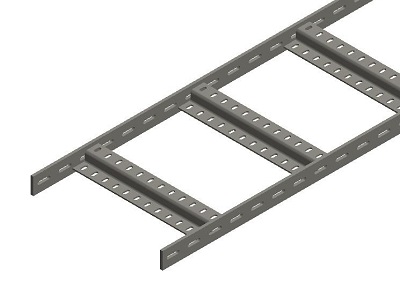

Bandeja de escalera Z.

- Pletina: Ala 50 - Espesor 4 mm

- Paso: Espesor 1,5 mm (Distancia entre pasos 250 mm)

Características

Icono ancho Icono alto Tramo 2 metros Tramo 3 metros Tramo intermedio
100x50x4x1,5 100 50 Z5415102C Z5415103C Z5415TI10C
150x50x4x1,5 150 50 Z5415152C Z5415153C Z5415TI15C
200x50x4x1,5 200 50 Z5415202C Z5415203C Z5415TI20C
250x50x4x1,5 250 50 Z5415252C Z5415253C Z5415TI25C
300x50x4x1,5 300 50 Z5415302C Z5415303C Z5415TI30C
400x50x4x1,5 400 50 Z5415402C Z5415403C Z5415TI40C
500x50x4x1,5 500 50 Z5415502C Z5415503C Z5415TI50C
600x50x4x1,5 600 50 Z5415602C Z5415603C Z5415TI60C

Acabados

Galvanizado Caliente
GC

Accesorios

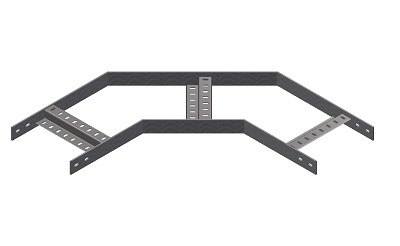

Curva 90 Curva 60 Curva 45
100x50x4x1,5 Z5415C9010 Z5415C6010 Z5415C4510
150x50x4x1,5 Z5415C9015 Z5415C6015 Z5415C4515
200x50x4x1,5 Z5415C9020 Z5415C6020 Z5415C4520
250x50x4x1,5 Z5415C9025 Z5415C6025 Z5415C4525
300x50x4x1,5 Z5415C9030 Z5415C6030 Z5415C4530
400x50x4x1,5 Z5415C9040 Z5415C6040 Z5415C4540
500x50x4x1,5 Z5415C9050 Z5415C6050 Z5415C4550
600x50x4x1,5 Z5415C9060 Z5415C6060 Z5415C4560
Curva 90º

Codo Interior Codo Exterior
100x50x4x1,5 Z5415CI10 Z5415CE10
150x50x4x1,5 Z5415CI15 Z5415CE15
200x50x4x1,5 Z5415CI20 Z5415CE20
250x50x4x1,5 Z5415CI25 Z5415CE25
300x50x4x1,5 Z5415CI30 Z5415CE30
400x50x4x1,5 Z5415CI40 Z5415CE40
500x50x4x1,5 Z5415CI50 Z5415CE50
600x50x4x1,5 Z5415CI60 Z5415CE60

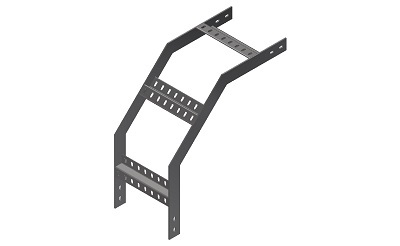

Codo Exterior

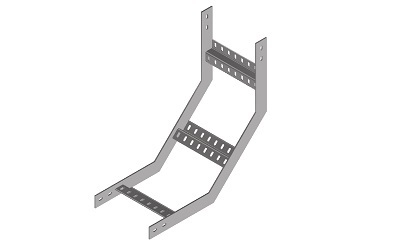

Codo Interior

TE
100x50x4x1,5 Z5415T10
150x50x4x1,5 Z5415T15
200x50x4x1,5 Z5415T20
250x50x4x1,5 Z5415T25
300x50x4x1,5 Z5415T30
400x50x4x1,5 Z5415T40
500x50x4x1,5 Z5415T50
600x50x4x1,5 Z5415T60

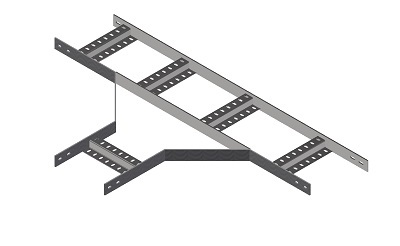

TE

Cruz
100x50x4x1,5 Z5415K10
150x50x4x1,5 Z5415K15
200x50x4x1,5 Z5415K20
250x50x4x1,5 Z5415K25
300x50x4x1,5 Z5415K30
400x50x4x1,5 Z5415K40
500x50x4x1,5 Z5415K50
600x50x4x1,5 Z5415K60

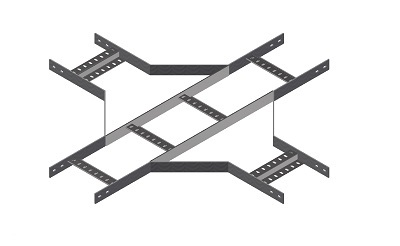

Cruz

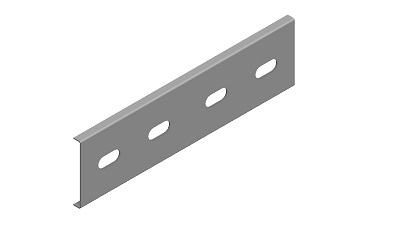

Unión PU Z
Ala 50 ZPU50
ZPU

Tornillería C-1 para unir escaleras Z con unión ZPU (no incluida).

DE - A (Altura Ala) Reduc. Izquierdas Reduc. Centrada Reduc. Derechas
300 - 150 (50) Z5415RI3015 Z5415RC3015 Z5415RD3015
300 - 200 (50) Z5415RI3020 Z5415RC3020 Z5415RD3020
400 - 200 (50) Z5415RI4020 Z5415RC4020 Z5415RD4020
400 - 250 (50) Z5415RI4025 Z5415RC4025 Z5415RD4025
500 - 200 (50) Z5415RI5020 Z5415RC5020 Z5415RD5020
500 - 300 (50) Z5415RI5030 Z5415RC5030 Z5415RD5030
600 - 300 (50) Z5415RI6030 Z5415RC6030 Z5415RD6030
600 - 400 (50) Z5415RI6040 Z5415RC6040 Z5415RD6040

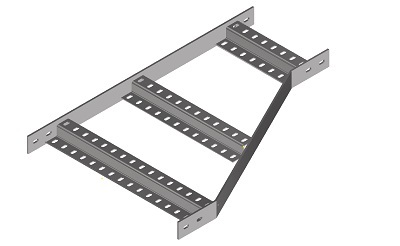

Reducción a Izquierda

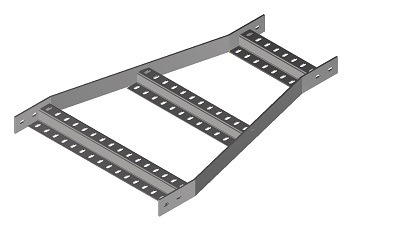

Reducción centrada

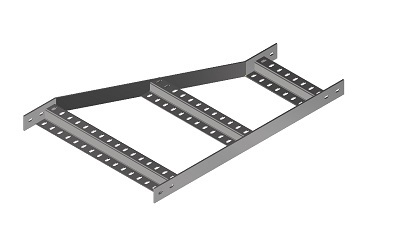

Reducción a derecha
