EZ 40x5 - Paso 1,5 D-250

                    EZ 40x5 - Paso 1,5 D-333

                    EZ 40x5 - Paso 2 D-250

                    EZ 40x5 - Paso 2 D-333

                    EZ 40x5 - Paso 2,5 D-250

                    EZ 40x5 - Paso 2,5 D-333

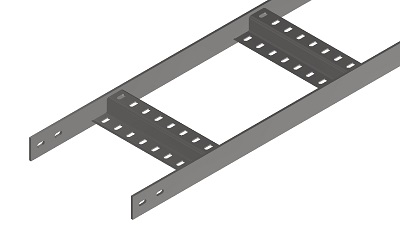

Bandeja de escalera Z.

- Pletina: Ala 40 - Espesor 5 mm

- Paso: Espesor 1,5 mm (Distancia entre pasos 250 mm)

Características

Icono ancho Icono alto Tramo 2 metros Tramo 3 metros Tramo intermedio
100x40x5x1,5 100 40 Z4515102C Z4515103C Z4515TI10C
150x40x5x1,5 150 40 Z4515152C Z4515153C Z4515TI15C
200x40x5x1,5 200 40 Z4515202C Z4515203C Z4515TI20C
250x40x5x1,5 250 40 Z4515252C Z4515253C Z4515TI25C
300x40x5x1,5 300 40 Z4515302C Z4515303C Z4515TI30C
400x40x5x1,5 400 40 Z4515402C Z4515403C Z4515TI40C
500x40x5x1,5 500 40 Z4515502C Z4515503C Z4515TI50C
600x40x5x1,5 600 40 Z4515602C Z4515603C Z4515TI60C

Acabados

Galvanizado Caliente
GC

Accesorios

Curva 90 Curva 60 Curva 45
100x40x5x1,5 Z4515C9010 Z4515C6010 Z4515C4510
150x40x5x1,5 Z4515C9015 Z4515C6015 Z4515C4515
200x40x5x1,5 Z4515C9020 Z4515C6020 Z4515C4520
250x40x5x1,5 Z4515C9025 Z4515C6025 Z4515C4525
300x40x5x1,5 Z4515C9030 Z4515C6030 Z4515C4530
400x40x5x1,5 Z4515C9040 Z4515C6040 Z4515C4540
500x40x5x1,5 Z4515C9050 Z4515C6050 Z4515C4550
600x40x5x1,5 Z4515C9060 Z4515C6060 Z4515C4560
Curva 90º

Codo Interior Codo Exterior
100x40x5x1,5 Z4515CI10 Z4515CE10
150x40x5x1,5 Z4515CI15 Z4515CE15
200x40x5x1,5 Z4515CI20 Z4515CE20
250x40x5x1,5 Z4515CI25 Z4515CE25
300x40x5x1,5 Z4515CI30 Z4515CE30
400x40x5x1,5 Z4515CI40 Z4515CE40
500x40x5x1,5 Z4515CI50 Z4515CE50
600x40x5x1,5 Z4515CI60 Z4515CE60
Codo Exterior

Codo Interior

TE
100x40x5x1,5 Z4515T10
150x40x5x1,5 Z4515T15
200x40x5x1,5 Z4515T20
250x40x5x1,5 Z4515T25
300x40x5x1,5 Z4515T30
400x40x5x1,5 Z4515T40
500x40x5x1,5 Z4515T50
600x40x5x1,5 Z4515T60
TE

Cruz
100x40x5x1,5 Z4515K10
150x40x5x1,5 Z4515K15
200x40x5x1,5 Z4515K20
250x40x5x1,5 Z4515K25
300x40x5x1,5 Z4515K30
400x40x5x1,5 Z4515K40
500x40x5x1,5 Z4515K50
600x40x5x1,5 Z4515K60
Cruz

Unión PU Z
Ala 40 ZPU40
ZPU

Tornillería C-1 para unir escaleras Z con unión ZPU (no incluida).

DE - A (Altura Ala) Reduc. Izquierdas Reduc. Centrada Reduc. Derechas
300 - 150 (40) Z4515RI3015 Z4515RC3015 Z4515RD3015
300 - 200 (40) Z4515RI3020 Z4515RC3020 Z4515RD3020
400 - 200 (40) Z4515RI4020 Z4515RC4020 Z4515RD4020
400 - 250 (40) Z4515RI4025 Z4515RC4025 Z4515RD4025
500 - 200 (40) Z4515RI5020 Z4515RC5020 Z4515RD5020
500 - 300 (40) Z4515RI5030 Z4515RC5030 Z4515RD5030
600 - 300 (40) Z4515RI6030 Z4515RC6030 Z4515RD6030
600 - 400 (40) Z4515RI6040 Z4515RC6040 Z4515RD6040
Reducción a Izquierda

Reducción centrada







Reducción a derecha
