EZ 40x4 - Paso 1,5 D-250

                    EZ 40x4 - Paso 1,5 D-333

                    EZ 40x4 - Paso 2 D-250

                    EZ 40x4 - Paso 2 D-333

                    EZ 40x4 - Paso 2,5 D-250

                    EZ 40x4 - Paso 2,5 D-333

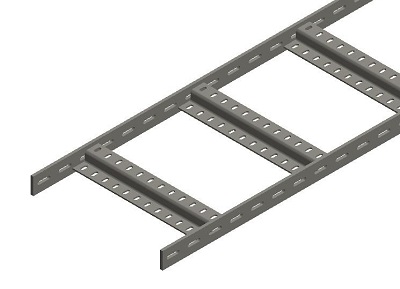

Bandeja de escalera Z.

- Pletina: Ala 40 - Espesor 4 mm

- Paso: Espesor 1,5 mm (Distancia entre pasos 250 mm)

Características

Icono ancho Icono alto Tramo 2 metros Tramo 3 metros Tramo intermedio
100x40x4x1,5 100 40 Z4415102C Z4415103C Z4415TI10C
150x40x4x1,5 150 40 Z4415152C Z4415153C Z4415TI15C
200x40x4x1,5 200 40 Z4415202C Z4415203C Z4415TI20C
250x40x4x1,5 250 40 Z4415252C Z4415253C Z4415TI25C
300x40x4x1,5 300 40 Z4415302C Z4415303C Z4415TI30C
400x40x4x1,5 400 40 Z4415402C Z4415403C Z4415TI40C
500x40x4x1,5 500 40 Z4415502C Z4415503C Z4415TI50C
600x40x4x1,5 600 40 Z4415602C Z4415603C Z4415TI60C

Acabados

Galvanizado Caliente
GC

Accesorios

Curva 90 Curva 60 Curva 45
100x40x4x1,5 Z4415C9010 Z4415C6010 Z4415C4510
150x40x4x1,5 Z4415C9015 Z4415C6015 Z4415C4515
200x40x4x1,5 Z4415C9020 Z4415C6020 Z4415C4520
250x40x4x1,5 Z4415C9025 Z4415C6025 Z4415C4525
300x40x4x1,5 Z4415C9030 Z4415C6030 Z4415C4530
400x40x4x1,5 Z4415C9040 Z4415C6040 Z4415C4540
500x40x4x1,5 Z4415C9050 Z4415C6050 Z4415C4550
600x40x4x1,5 Z4415C9060 Z4415C6060 Z4415C4560
Curva 90º

Codo Interior Codo Exterior
100x40x4x1,5 Z4415CI10 Z4415CE10
150x40x4x1,5 Z4415CI15 Z4415CE15
200x40x4x1,5 Z4415CI20 Z4415CE20
250x40x4x1,5 Z4415CI25 Z4415CE25
300x40x4x1,5 Z4415CI30 Z4415CE330
400x40x4x1,5 Z4415CI40 Z4415CE40
500x40x4x1,5 Z4415CI50 Z4415CE50
600x40x4x1,5 Z4415CI60 Z4415CE60
Codo Exterior

Codo Interior

TE
100x40x4x1,5 Z4415T10
150x40x4x1,5 Z4415T15
200x40x4x1,5 Z4415T20
250x40x4x1,5 Z4415T25
300x40x4x1,5 Z4415T30
400x40x4x1,5 Z4415T40
500x40x4x1,5 Z4415T50
600x40x4x1,5 Z4415T60
TE

Cruz
100x40x4x1,5 Z4415K10
150x40x4x1,5 Z4415K15
200x40x4x1,5 Z4415K20
250x40x4x1,5 Z4415K25
300x40x4x1,5 Z4415K30
400x40x4x1,5 Z4415K40
500x40x4x1,5 Z4415K50
600x40x4x1,5 Z4415K60
Cruz

Unión PU Z
Ala 40 ZPU40
ZPU

Tornillería C-1 para unir escaleras Z con unión ZPU (no incluida).

DE - A (Altura Ala) Reduc. Izquierdas Reduc. Centrada Reduc. Derechas
300 - 150 (40) Z4415RI3015 Z4415RC3015 Z4415RD3015
300 - 200 (40) Z4415RI3020 Z4415RC3020 Z4415RD3020
400 - 200 (40) Z4415RI4020 Z4415RC4020 Z4415RD4020
400 - 250 (40) Z4415RI4025 Z4415RC4025 Z4415RD4025
500 - 200 (40) Z4415RI5020 Z4415RC5020 Z4415RD5020
500 - 300 (40) Z4415RI5030 Z4415RC5030 Z4415RD5030
600 - 300 (40) Z4415RI6030 Z4415RC6030 Z4415RD6030
600 - 400 (40) Z4415RI6040 Z4415RC6040 Z4415RD6040
Reducción a Izquierda

Reducción centrada







Reducción a derecha
