EZ 30x4 - Paso 1,5 D-250

                    EZ 30x4 - Paso 1,5 D-333

                    EZ 30x4 - Paso 2 D-250

                    EZ 30x4 - Paso 2 D-333

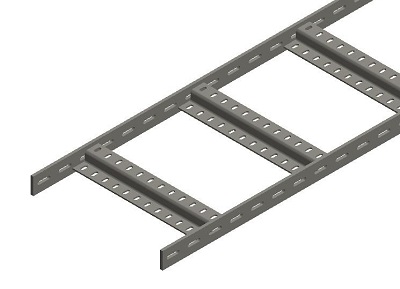

Bandeja de escalera Z.

- Pletina: Ala 30 - Espesor 4 mm

- Paso: Espesor 1,5 mm (Distancia entre pasos 250 mm)

Características

Icono ancho Icono alto Tramo 2 metros Tramo 3 metros Tramo intermedio
100x30x4x1,5 100 30 Z3415102C Z3415103C Z3415TI10C
150x30x4x1,5 150 30 Z3415152C Z3415153C Z3415TI15C
200x30x4x1,5 200 30 Z3415202C Z3415203C Z3415TI20C
250x30x4x1,5 250 30 Z3415252C Z3415253C Z3415TI25C
300x30x4x1,5 300 30 Z3415302C Z3415303C Z3415TI30C
400x30x4x1,5 400 30 Z3415402C Z3415403C Z3415TI40C
500x30x4x1,5 500 30 Z3415502C Z3415503C Z3415TI50C
600x30x4x1,5 600 30 Z3415602C Z3415603C Z3415TI60C

Acabados

Galvanizado Caliente
GC

Accesorios

Curva 90 Curva 60 Curva 45
100x30x4x1,5 Z3415C9010 Z3415C6010 Z3415C4510
150x30x4x1,5 Z3415C9015 Z3415C6015 Z3415C4515
200x30x4x1,5 Z3415C9020 Z3415C6020 Z3415C4520
250x30x4x1,5 Z3415C9025 Z3415C6025 Z3415C4525
300x30x4x1,5 Z3415C9030 Z3415C6030 Z3415C4530
400x30x4x1,5 Z3415C9040 Z3415C6040 Z3415C4540
500x30x4x1,5 Z3415C9050 Z3415C6050 Z3415C4550
600x30x4x1,5 Z3415C9060 Z3415C6060 Z3415C4560
Curva 90º

Codo Interior Codo Exterior
100x30x4x1,5 Z3415CI10 Z3415CE10
150x30x4x1,5 Z3415CI15 Z3415CE15
200x30x4x1,5 Z3415CI20 Z3415CE20
250x30x4x1,5 Z3415CI25 Z3415CE25
300x30x4x1,5 Z3415CI30 Z3415CE30
400x30x4x1,5 Z3415CI40 Z3415CE40
500x30x4x1,5 Z3415CI50 Z3415CE50
600x30x4x1,5 Z3415CI60 Z3415CE60
Codo Exterior

Codo Interior

TE
100x30x4x1,5 Z3415T10
150x30x4x1,5 Z3415T15
200x30x4x1,5 Z3415T20
250x30x4x1,5 Z3415T25
300x30x4x1,5 Z3415T30
400x30x4x1,5 Z3415T40
500x30x4x1,5 Z3415T50
600x30x4x1,5 Z3415T60
TE

Cruz
100x30x4x1,5 Z3415K10
150x30x4x1,5 Z3415K15
200x30x4x1,5 Z3415K20
250x30x4x1,5 Z3415K25
300x30x4x1,5 Z3415K30
400x30x4x1,5 Z3415K40
500x30x4x1,5 Z3415K50
600x30x4x1,5 Z3415K60
Cruz

Unión PU Z
Ala 30 ZPU30
ZPU

Tornillería C-1 para unir escaleras Z con unión ZPU (no incluida).

DE - A (Altura Ala) Reduc. Izquierdas Reduc. Centrada Reduc. Derechas
300 - 150 (30) Z3415RI3015 Z3415RC3015 Z3415RD3015
300 - 200 (30) Z3415RI3020 Z3415RC3020 Z3415RD3020
400 - 200 (30) Z3415RI4020 Z3415RC4020 Z3415RD4020
400 - 250 (30) Z3415RI4025 Z3415RC4025 Z3415RD4025
500 - 200 (30) Z3415RI5020C Z3415RC5020 Z3415RD5020
500 - 300 (30) Z3415RI5030 Z3415RC5030 Z3415RD5030
600 - 300 (30) Z3415RI6030 Z3415RC6030 Z3415RD6030
600 - 400 (30) Z3415RI6040C Z3415RC6040C Z3415RD6040C
Reducción a Izquierda

Reducción centrada







Reducción a derecha








¿No encuentras lo que necesitas?

Si no encuentras la pieza o estructura que necesitas para tu trabajo en nuestro catálogo, ¡no te preocupes! También fabricamos piezas a medida que se ajusten a tus necesidades.

cuéntanos qué necesitas
