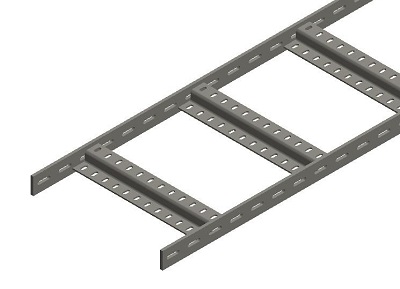

Bandeja de Escalera EZ30x3
Bandeja de escalera Z.
- Pletina: Ala 30 - Espesor 3 mm.
- Paso: Espesor 1,5 mm (Distancia entre pasos 250 mm)
Características
 |
 |
Tramo 2 metros | Tramo 3 metros | Tramo intermedio | |
| 100x30x3x1,5 | 100 | 30 | Z3315102C | Z3315103C | Z3315TI10C |
| 150x30x3x1,5 | 150 | 30 | Z3315152C | Z3315153C | Z3315TI15C |
| 200x30x3x1,5 | 200 | 30 | Z3315202C | Z3315203C | Z3315TI20C |
| 250x30x3x1,5 | 250 | 30 | Z3315252C | Z3315253C | Z3315TI25C |
| 300x30x3x1,5 | 300 | 30 | Z3315302C | Z3315303C | Z3315TI30C |
| 400x30x3x1,5 | 400 | 30 | Z3315402C | Z3315403C | Z3315TI40C |
| 500x30x3x1,5 | 500 | 30 | Z3315502C | Z3315503C | Z3315TI50C |
| 600x30x3x1,5 | 600 | 30 | Z3315602C | Z3315603C | Z3315TI60C |
Acabados
| Galvanizado Caliente |
| GC |
Accesorios
| Curva 90 | Curva 60 | Curva 45 | |
| 100x30x3x1,5 | Z3315C9010 | Z3315C6010 | Z3315C4510 |
|---|---|---|---|
| 150x30x3x1,5 | Z3315C9015 | Z3315C6015 | Z3315C4515 |
| 200x30x3x1,5 | Z3315C9020 | Z3315C6020 | Z3315C4520 |
| 250x30x3x1,5 | Z3315C9025 | Z3315C6025 | Z3315C4525 |
| 300x30x3x1,5 | Z3315C9030 | Z3315C6030 | Z3315C4530 |
| 400x30x3x1,5 | Z3315C9040 | Z3315C6040 | Z3315C4540 |
| 500x30x3x1,5 | Z3315C9050 | Z3315C6050 | Z3315C4550 |
| 600x30x3x1,5 | Z3315C9060 | Z3315C6060 | Z3315C4560 |
Curva 90º
| Codo Interior | Codo Exterior | |
| 100x30x3x1,5 | Z3315CI10 | Z3315CE10 |
|---|---|---|
| 150x30x3x1,5 | Z3315CI15 | Z3315CE15 |
| 200x30x3x1,5 | Z3315CI20 | Z3315CE20 |
| 250x30x3x1,5 | Z3315CI25 | Z3315CE25 |
| 300x30x3x1,5 | Z3315CI30 | Z3315CE30 |
| 400x30x3x1,5 | Z3315CI40 | Z3315CE40 |
| 500x30x3x1,5 | Z3315CI50 | Z3315CE50 |
| 600x30x3x1,5 | Z3315CI60 | Z3315CE60 |
Codo Exterior
Codo Interior
| TE | |
| 100x30x3x1,5 | Z3315T10 |
|---|---|
| 150x30x3x1,5 | Z3315T15 |
| 200x30x3x1,5 | Z3315T20 |
| 250x30x3x1,5 | Z3315T25 |
| 300x30x3x1,5 | Z3315T30 |
| 400x30x3x1,5 | Z3315T40 |
| 500x30x3x1,5 | Z3315T50 |
| 600x30x3x1,5 | Z3315T60 |
TE
| Cruz | |
| 100x30x3x1,5 | Z3315K10 |
|---|---|
| 150x30x3x1,5 | Z3315K15 |
| 200x30x3x1,5 | Z3315K20 |
| 250x30x3x1,5 | Z3315K25 |
| 300x30x3x1,5 | Z3315K30 |
| 400x30x3x1,5 | Z3315K40 |
| 500x30x3x1,5 | Z3315K50 |
| 600x30x3x1,5 | Z3315K60 |
Cruz
| Unión PU Z | |
| Ala 30 | ZPU30 |
|---|
ZPU
Tornillería C-1 para unir escaleras Z con unión ZPU (no incluida).
| DE - A (Altura Ala) | Reduc. Izquierdas | Reduc. Centrada | Reduc. Derechas |
| 300 - 150 (30) | Z3315RI3015 | Z3315RC3015 | Z3315RD3015 |
|---|---|---|---|
| 300 - 200 (30) | Z3315RI3020 | Z3315RC3020 | Z3315RD3020 |
| 400 - 200 (30) | Z3315RI4020 | Z3315RC4020 | Z3315RD4020 |
| 400 - 250 (30) | Z3315RI4025 | Z3315RC4025 | Z3315RD4025 |
| 500 - 200 (30) | Z3315RI5020 | Z3315RC5020 | Z3315RD5020 |
| 500 - 300 (30) | Z3315RI5030 | Z3315RC5030 | Z3315RD5030 |
| 600 - 300 (30) | Z3315RI6030 | Z3315RC6030 | Z3315RD6030 |
| 600 - 400 (30) | Z3315RI6040 | Z3315RC6040 | Z3315RD6040 |
Reducción a Izquierda
Reducción centrada
Reducción a derecha
¿No encuentras lo que necesitas?
Si no encuentras la pieza o estructura que necesitas para tu trabajo en nuestro catálogo, ¡no te preocupes! También fabricamos piezas a medida que se ajusten a tus necesidades.
