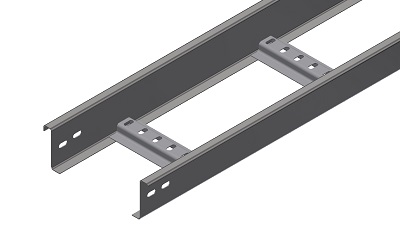

Bandeja de escalera reforzada.

Ala 60 - Espesor 1,5 mm.

Características

Icono ancho Icono alto Tramo 2 metros Tramo 3 metros Tramo intermedio
100x60x1,5 100 60 ER10602 ER10603 ERTI1060
150x60x1,5 150 60 ER15602 ER15603 ERTI1560
200x60x1,5 200 60 ER20602 ER20603 ERTI2060
250x60x1,5 250 60 ER25602 ER25603 ERTI2560
300x60x1,5 300 60 ER30602 ER30603 ERTI3060
400x60x1,5 400 60 ER40602 ER40603 ERTI4060
500x60x1,5 500 60 ER50602 ER50603 ERTI5060
600x60x1,5 600 60 ER60602 ER60603 ERTI6060

Acabados

PreGalvanizado Galvanizado Caliente Inoxidable 304 Inoxidable 316 Aluminio 5754
PG GC I4 I6 AL

Accesorios

Tapa 2 metros Tapa 3 metros Tapa Final
130x12x1,5 TER10122 TER10123 ERTF1060
180x12x1,5 TER15122 TER15123 ERTF1560
230x12x1,5 TER20122 TER20123 ERTF2060
280x12x1,5 TER25122 TER25123 ERTF2560
330x12x1,5 TER30122 TER30123 ERTF3060
430x12x1,5 TER40122 TER40123 ERTF4060
530x12x1,5 TER50122 TER50123 ERTF5060
630x12x1,5 TER60122 TER60123 ERTF6060

Sujección mediante grapa GTE

Grapa GTE

Código

Galvanizado electrolitico GTEGE
Inoxidable 304 GTEI4

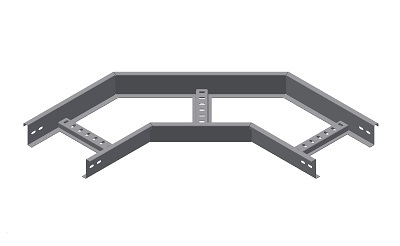

Curva 90 Curva 60 Curva 45
100x60x1,5 ERC901060 ERC601060 ERC451060
150x60x1,5 ERC901560 ERC601560 ERC451560
200x60x1,5 ERC902060 ERC602060 ERC452060
250x60x1,5 ERC902560 ERC602560 ERC452560
300x60x1,5 ERC903060 ERC603060 ERC453060
400x60x1,5 ERC904060 ERC604060 ERC454060
500x60x1,5 ERC905060 ERC605060 ERC455060
600x60x1,5 ERC906060 ERC606060 ERC456060

Las curvas pueden llevar tapa.

Curva 90º

Codo Interior Codo Exterior Paso para cables
100x60x1,5 ERCI1060 ERCE1060 ERHV10
150x60x1,5 ERCI1560 ERCE1560 ERHV15
200x60x1,5 ERCI2060 ERCE2060 ERHV20
250x60x1,5 ERCI2560 ERCE2560 ERHV25
300x60x1,5 ERCI3060 ERCE3060 ERHV30
400x60x1,5 ERCI4060 ERCE4060 ERHV40
500x60x1,5 ERCI5060 ERCE5060 ERHV50
600x60x1,5 ERCI6060 ERCE6060 ERHV60

Las codos pueden llevar tapa.

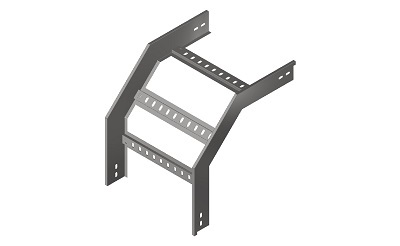

Codo Exterior

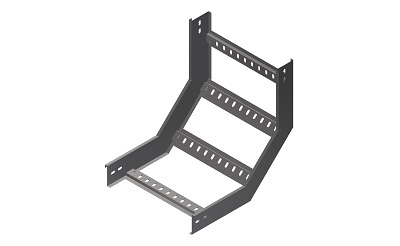

Codo Interior

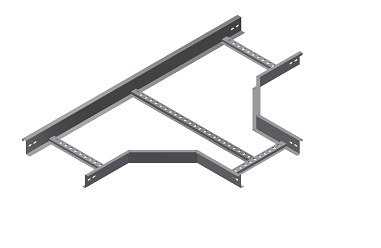

TE
100x60x1,5 ERT1060
150x60x1,5 ERT1560
200x60x1,5 ERT2060
250x60x1,5 ERT2560
300x60x1,5 ERT3060
400x60x1,5 ERT4060
500x60x1,5 ERT5060
600x60x1,5 ERT6060

El accesorio TE puede llevar tapa

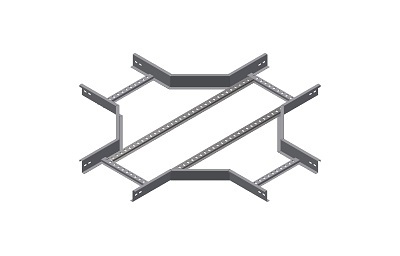

Cruces
100x60x1,5 ERK1060
150x60x1,5 ERK1560
200x60x1,5 ERK2060
250x60x1,5 ERK2560
300x60x1,5 ERK3060
400x60x1,5 ERK4060
500x60x1,5 ERK5060
600x60x1,5 ERK6060

El accesorio Cruz puede llevar tapa

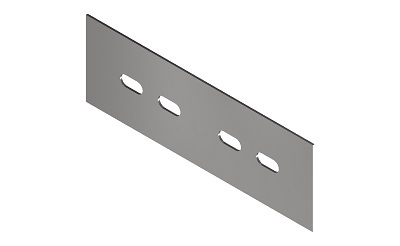

Unión PU Unión Bisagra
Ala 60 PU60 BV60
. .

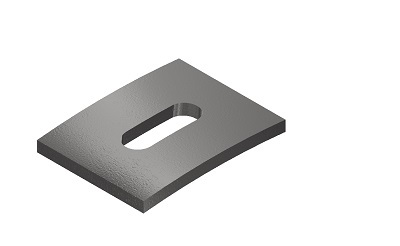

Grapa GA GA

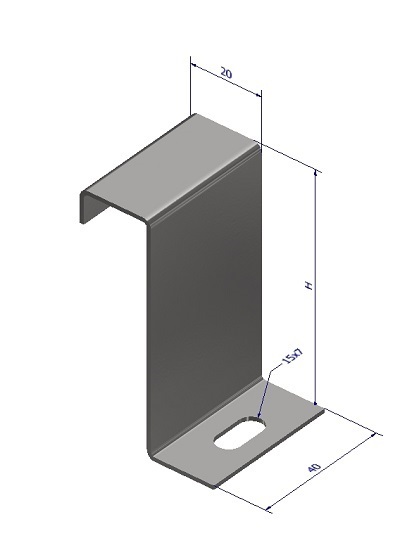

Grapa GZ GZ60

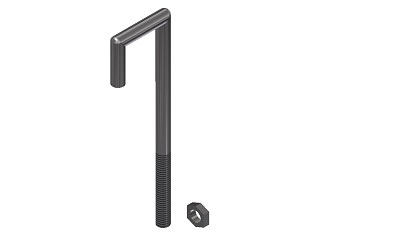

Grapa GM GM60

             PU60                       BV60



Sujección Escalera-Soporte mediante:

      GA                         GZ60



             GM60

DE - A (Altura Ala) Reduc. Izquierdas Reduc. Centrada Reduc. Derechas
300 - 150 (60) ERRI301560 ERRC301560 ERRD301560
300 - 200 (60) ERRI302060 ERRC302060 ERRD302060
400 - 200 (60) ERRI402060 ERRC402060 ERRD402060
400 - 250 (60) ERRI402560 ERRC402560 ERRD402560
500 - 200 (60) ERRI502060 ERRC502060 ERRD502060
500 - 300 (60) ERRI503060 ERRC503060 ERRD503060
600 - 300 (60) ERRI603060 ERRC603060 ERRD603060
600 - 400 (60) ERRI604060 ERRC604060 ERRD604060

Las reducciones pueden llevar tapa.

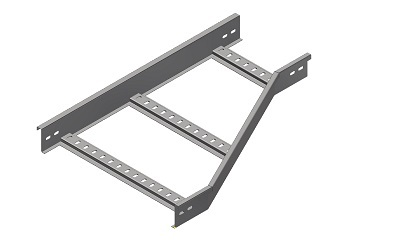

Reducción a Izquierda

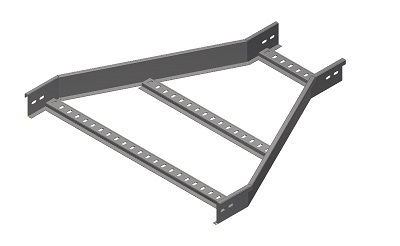

Reducción centrada







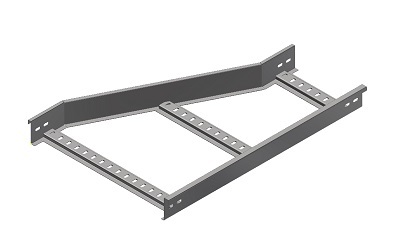

Reducción a derecha

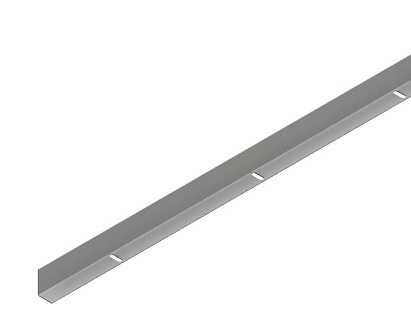

H Tabique Separador
Ala 60 ETS60
