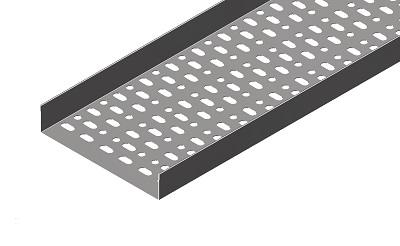

Bandeja Perforada BR2
La bandeja perforada BR2 ultra reforzada de ala 30 está diseñada para ofrecer una canalización segura y eficiente del cableado eléctrico en proyectos industriales.
Su diseño perforado proporciona una óptima ventilación, lo que previene el sobrecalentamiento de los cables y garantiza la seguridad en las instalaciones eléctricas.
Fabricada en una gran variedad de acabados puede soportar cargas altas gracias a su espesor de 2mm, lo que la convierte en la opción ideal para instalaciones que requieren gran capacidad de carga.
Características
 |
 |
Tramo 2 metros | Tramo 3 metros | |
| 50x30x2 | 50 | 30 | BR205302 | BR205303 |
| 80x30x2 | 80 | 30 | BR208302 | BR208303 |
| 100x30x2 | 100 | 30 | BR210302 | BR210303 |
| 150x30x2 | 150 | 30 | BR215302 | BR215303 |
| 200x30x2 | 200 | 30 | BR220302 | BR220303 |
| 250x30x2 | 250 | 30 | BR225302 | BR225303 |
| 300x30x2 | 300 | 30 | BR230302 | BR230303 |
| 400x30x2 | 400 | 30 | BR240302 | BR240303 |
| 500x30x2 | 500 | 30 | BR250302 | BR250303 |
| 600x30x2 | 600 | 30 | BR260302 | BR260303 |
Acabados
| PreGalvanizado | Galvanizado Caliente | Aluminio 5754 |
| PG | GC | AL |
Accesorios
| Tapa 2 metros | Tapa 3 metros | |
| 50x15x2 | TBR205152 | TBR205153 |
|---|---|---|
| 80x15x2 | TBR208152 | TBR208153 |
| 100x15x2 | TBR210152 | TBR210153 |
| 150x15x2 | TBR215152 | TBR215153 |
| 200x15x2 | TBR220152 | TBR220153 |
| 250x15x2 | TBR225152 | TBR225153 |
| 300x15x2 | TBR230152 | TBR230153 |
| 400x15x2 | TBR240152 | TBR240153 |
| 500x15x2 | TBR250152 | TBR250153 |
| 600x15x2 | TBR260152 | TBR260153 |
Sujección mediante grapa GTB (Inoxidable 304)
Ala de bandeja |
Código |
| 30 | GTB30 |
| Curva 90 | Curva 60 | Curva 45 | |
| 50x30x2 | BR2C900530 | BR2C600530 | BR2C450530 |
|---|---|---|---|
| 80x30x2 | BR2C900830 | BR2C600830 | BR2C450830 |
| 100x30x2 | BR2C901030 | BR2C601030 | BR2C451030 |
| 150x30x2 | BR2C901530 | BR2C601530 | BR2C451530 |
| 200x30x2 | BR2C902030 | BR2C602030 | BR2C452030 |
| 250x30x2 | BR2C902530 | BR2C602530 | BR2C452530 |
| 300x30x2 | BR2C903030 | BR2C603030 | BR2C453030 |
| 400x30x2 | BR2C904030 | BR2C604030 | BR2C454030 |
| 500x30x2 | BR2C905030 | BR2C605030 | BR2C455030 |
| 600x30x2 | BR2C906030 | BR2C606030 | BR2C456030 |
Las curvas pueden llevar tapa.
| Codo Interior | Codo Exterior | Codo Sin Pestaña | |
| 50x30x2 | BR2CI0530 | BR2CE0530 | BR2CVSP05 |
|---|---|---|---|
| 80x30x2 | BR2CI0830 | BR2CE0830 | BR2CVSP08 |
| 100x30x2 | BR2CI1030 | BR2CE1030 | BR2CVSP10 |
| 150x30x2 | BR2CI1530 | BR2CE1530 | BR2CVSP15 |
| 200x30x2 | BR2CI2030 | BR2CE2030 | BR2CVSP20 |
| 250x30x2 | BR2CI2530 | BR2CE2530 | BR2CVSP25 |
| 300x30x2 | BR2CI3030 | BR2CE3030 | BR2CVSP30 |
| 400x30x2 | BR2CI4030 | BR2CE4030 | BR2CVSP40 |
| 500x30x2 | BR2CI5030 | BR2CE5030 | BR2CVSP50 |
| 600x30x2 | BR2CI6030 | BR2CE6030 | BR2CVSP60 |
Las codos pueden llevar tapa.
Codo Exterior
Codo Interior
| Te | |
| 50x30x2 | BR2T0530 |
|---|---|
| 80x30x2 | BR2T0830 |
| 100x30x2 | BR2T1030 |
| 150x30x2 | BR2T1530 |
| 200x30x2 | BR2T2030 |
| 250x30x2 | BR2T2530 |
| 300x30x2 | BR2T3030 |
| 400x30x2 | BR2T4030 |
| 500x30x2 | BR2T5030 |
| 600x30x2 | BR2T6030 |
El accesorio TE puede llevar tapa
| Cruz | |
| 50x30x2 | BR2K0530 |
|---|---|
| 80x30x2 | BR2K0830 |
| 100x30x2 | BR2K1030 |
| 150x30x2 | BR2K1530 |
| 200x30x2 | BR2K2030 |
| 250x30x2 | BR2K2530 |
| 300x30x2 | BR2K3030 |
| 400x30x2 | BR2K4030 |
| 500x30x2 | BR2K5030 |
| 600x30x2 | BR2K6030 |
El accesorio Cruz puede llevar tapa.
| Unión | |
| Ala 30 | BG30 |
|---|---|
| - | - |
| Ala 30 | BGT |
BG
BGT
(para bandeja y accesorios con tapa)
| DE - A (Altura Ala) | Reduc. Izquierdas | Reduc. Centrada | Reduc. Derechas |
| 200 - 100 (30) | BR2RI201030 | BR2RC201030 | BR2RD201030 |
|---|---|---|---|
| 250 - 100 (30) | BR2RI251030 | BR2RC251030 | BR2RD251030 |
| 300 - 150 (30) | BR2RI301530 | BR2RC301530 | BR2RD301530 |
| 300 - 250 (30) | BR2RI302530 | BR2RC302530 | BR2RD302530 |
| 400 - 200 (30) | BR2RI402030 | BR2RC402030 | BR2RD402030 |
| 400 - 250 (30) | BR2RI402530 | BR2RC402530 | BR2RD402530 |
| 500 - 200 (30) | BR2RI502030 | BR2RC502030 | BR2RD502030 |
| 500 - 300 (30) | BR2RI503030 | BR2RC503030 | BR2RD503030 |
| 600 - 300 (30) | BR2RI603030 | BR2RC603030 | BR2RD603030 |
| 600 - 400 (30) | BR2RI604030 | BR2RC604030 | BR2RD604030 |
Las reducciones pueden llevar tapa.
Reducción a Izquierda
Reducción centrada
Reducción a derecha
| H | Tabique Separador |
| Ala 30 | BTS302 |
|---|
¿No encuentras lo que necesitas?
Si no encuentras la pieza o estructura que necesitas para tu trabajo en nuestro catálogo, ¡no te preocupes! También fabricamos piezas a medida que se ajusten a tus necesidades.
