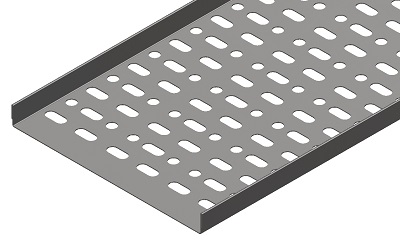

Bandeja perforada estándar.

Características

Icono ancho Icono alto Tramo 2 metros
50x10x0,7 50 10 B0510072
80x10x0,7 80 10 B0810072
100x15x0,7 100 15 B1015072
150x15x0,7 150 15 B1515072
200x15x0,7 200 15 B2015072
250x30x0,8 250 30 B2530082
300x30x0,8 300 30 B3030082
400x30x0,8 400 30 B4030082
500x30x1 500 30 B503012
600x30x1 600 30 B603012

Acabados

PreGalvanizado Galvanizado Caliente Inoxidable 304 Inoxidable 316
PG GC I4 I6

Accesorios

Tapa 2 metros
50x10x0,7 TB0510072
80x10x0,7 TB0810072
100x15x0,7 TB1015072
150x15x0,7 TB1515072
200x15x0,7 TB2015072
250x15x0,8 TB2515082
300x15x0,8 TB3015082
400x15x0,8 TB4015082
500x15x1 TB501512
600x15x1 TB601512

Sujección mediante grapa GTB (Inoxidable 304)

Ala de bandeja

Código

10 -
15 -
30 GTB30
Curva 90 Curva 60 Curva 45
50x10x0,8 BC900510 BC600510 BC450510
80x10x0,8 BC900810 BC600810 BC450810
100x15x0,8 BC901015 BC601015 BC451015
150x15x0,8 BC901515 BC601515 BC451515
200x15x0,8 BC902015 BC602015 BC452015
250x30x0,8 BC902530 BC602530 BC452530
300x30x0,8 BC903030 BC603030 BC453030
400x30x0,8 BC904030 BC604030 BC454030
500x30x1 BC905030 BC605030 BC455030
600x30x1 BC906030 BC606030 BC456030

Las curvas pueden llevar tapa.

50 - 200 Curvas redondas.

250 - 600 Curvas poligonales.



Curva 90º

Codo Interior Codo Exterior Codo Sin Pestaña
50x10x1 BCI0510 BCE0510 BCVSP05
80x10x1 BCI0810 BCE0810 BCVSP08
100x15x1 BCI1015 BCE1015 BCVSP10
150x15x1 BCI1515 BCE1515 BCVSP15
200x15x1 BCI2015 BCE2015 BCVSP20
250x30x1 BCI2530 BCE2530 BCVSP25
300x30x1 BCI3030 BCE3030 BCVSP30
400x30x1 BCI4030 BCE4030 BCVSP40
500x30x1 BCI5030 BCE5030 BCVSP50
600x30x1 BCI6030 BCE6030 BCVSP60

Las codos pueden llevar tapa.

Codo Exterior

Codo Interior

Te
50x10x1 BT0510
80x10x1 BT0810
100x15x1 BT1015
150x15x1 BT1515
200x15x1 BT2015
250x30x1 BT2530
300x30x1 BT3030
400x30x1 BT4030
500x30x1 BT5030
600x30x1 BT6030

El accesorio TE puede llevar tapa.

Cruz
50x10x1 BK0510
80x10x1 BK0810
100x15x1 BK1015
150x15x1 BK1515
200x15x1 BK2015
250x30x1 BK2530
300x30x1 BK3030
400x30x1 BK4030
500x30x1 BK5030
600x30x1 BK6030

El accesorio Cruz puede llevar tapa.

Unión
Ala 10 BG10
Ala 15 BG15
Ala 30 BG30
- -
Ala 15 BGT15
Ala 30 BGT30

    BG

    BGT

(para bandeja y accesorios con tapa)

DE - A (Altura Ala) Reduc. Izquierda Reduc. Centrada Reduc. Derecha
200 - 100 (10) BRI201010 BRC201010 BRD201010
250 - 150 (10) BRI251510 BRC251510 BRD251510
300 - 150 (15) BRI301515 BRC301515 BRD301515
300 - 250 (15) BRI302515 BRC302515 BRD302515
400 - 200 (15) BRI402015 BRC402015 BRD402015
400 - 250 (30) BRI402530 BRC402530 BRD402530
500 - 200 (30) BRI502030 BRC502030 BRD502030
500 - 300 (30) BRI503030 BRC503030 BRD503030
600 - 300 (30) BRI603030 BRC603030 BRD603030
600 - 400 (30) BRI604030 BRC604030 BRD604030

Las reducciones pueden llevar tapa.

Reducción a Izquierda

Reducción centrada









Reducción a derecha









H TABIQUE SEPARADOR
Ala 30 BTS3008
- -
H DESVÍO EN T
Ala 10 BDT10
Ala 15 BDT15
Ala 30 BDT30

                Tabique separador



                          Desvío en T
